Времеви релета – устройство, принцип на действие и приложения
Времевите релета са ключови компоненти в множество автоматизирани електрически системи, които позволяват включването или изключването на дадена електрическа верига според зададено време. За разлика от програмируемите часовници, при които времето се задава точно по час и минути, времевите релета с работят с предварително настроено време тип хронометър , което се активира след подаване на управляващ сигнал. Това ги прави един от основните елементи на битовата и индустриална автоматизация. В тази статия ще разгледаме времевите релета и ще обясним какво представляват, какви видове, принципа им на работа и приложенията им.
Какво са времевите релета?
Времевото реле е електрически управлявано устройство , което задържа контакт в дадено състояние за предварително зададено време след подаване или прекъсване на управляващ сигнал. Основната им функция контрол на времето за включване или изключване на товари, защита от претоварване, както и синхронизация на различни елементи в системата.
Конструкция и принцип на действие
Времевото реле използва електронни компоненти като резистори, кондензатори, транзистори и интегрални схеми за осигуряване на времевото забавяне. Входният сигнал активира електронен таймер, който управлява релето за включване на контактите след определено време.
Принцип на действие
- Активиране на релето: При подаване на управляващ сигнал (напрежение) към бобината или входа на електронния таймер, започва времето за броене.
- Времево забавяне: В зависимост от типа на релето и зададената функция (on-delay, off-delay и др.) контактите остават в изходно състояние за определено време.
- Включване/Изключване на контактите: След изтичане на времето, релето променя състоянието на контактите (затваря или отваря веригата), което осъществява контрол върху товара.
- Възстановяване: При прекъсване на управляващия сигнал релето се връща в начално състояние, като при off-delay функцията времето за изключване започва след спиране на сигнала.

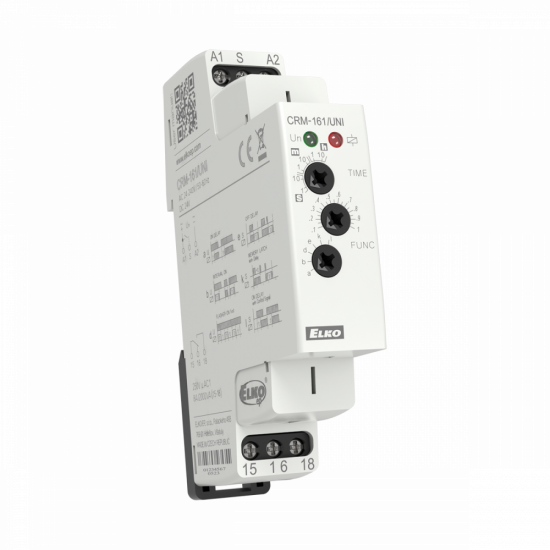

Най-често използвани функции и приложения
1. Забавяне при включване (On-Delay)
Функция: След подаване на управляващ сигнал релето започва да брои зададеното време и едва след изтичането му включва изходните си контакти
Приложения:
- Защита на двигатели: За избягване на прекалено често стартиране и за избягване на токови удари при включване.
- Контрол на последователност: При стартиране на машини, където един компонент трябва да се активира след определено забавяне от друг.
- Забавяне на включване на осветление: Например в тунели или коридори, където осветлението се включва с няколко секунди забавяне за плавен старт.
2. Забавяне при изключване (Off-Delay)

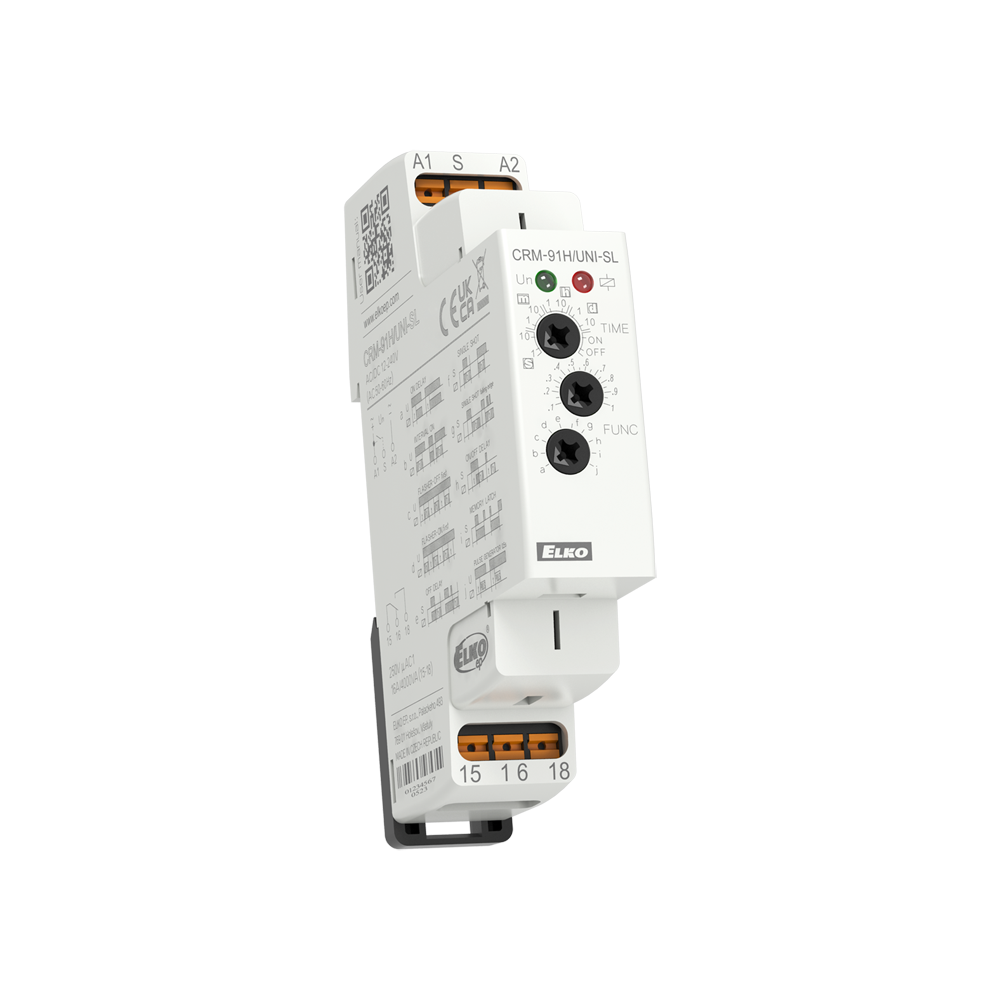

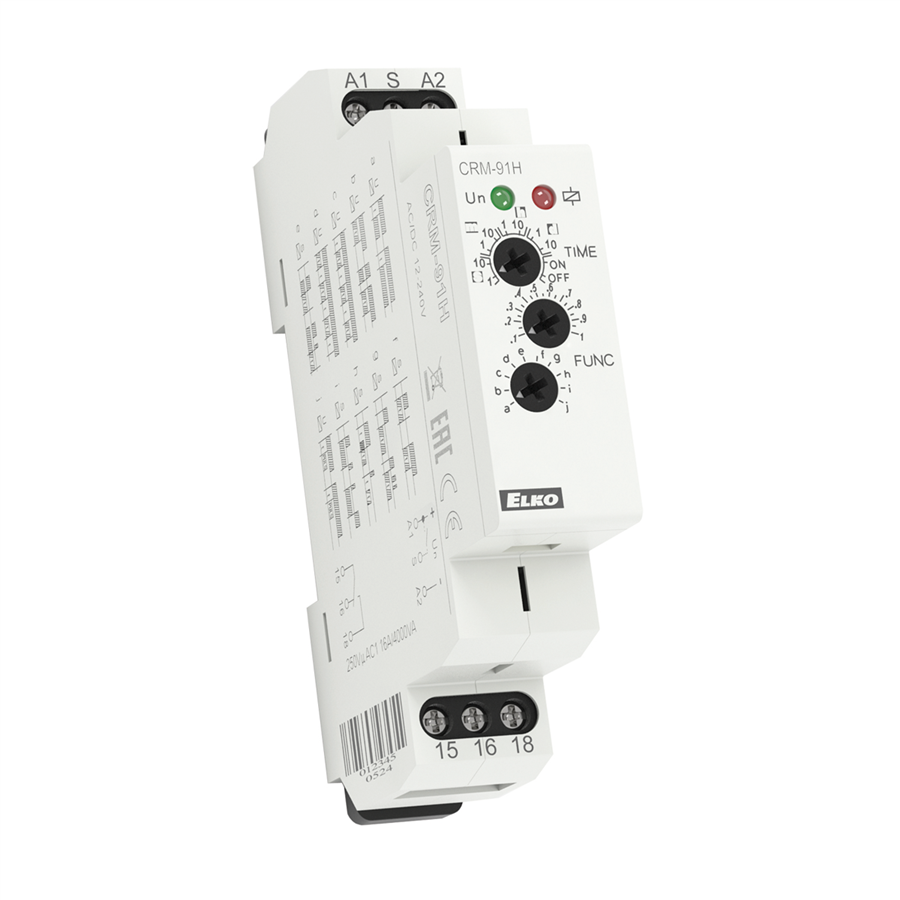

Линк към CRM-91HФункция: При подаване на управляващ сигнал релето задържа контактите включени за зададеното време, след което ги изключва.
Приложения:
- Вентилационни системи: Включване веднага при стартиране на оборудването, а вентилаторът продължава да работи още определено време след изключване Охлаждащи системи: Позволява вентилатора да работи още няколко минути след изключване на машината, за да се избегне прегряване.
- Задържане на осветление: В коридори и стълбища, където светлината се гаси със закъснение за удобство и сигурност.
3. Интервално време (Pulse Generator)
Функция: Релето подава импулс с фиксирана продължителност, веднага след подаване на управляващ сигнал.
Приложения:
- Импулсно активиране на устройства: Използва се за включване на соленоиди, пневматични клапани или други актуатори, които се задействат с кратък импулс.
- Сигнализация: Времеви импулси за звукови или светлинни сигнали.
- Автоматични системи за контрол: Където е необходимо кратко активиране на елемент без продължително захранване.

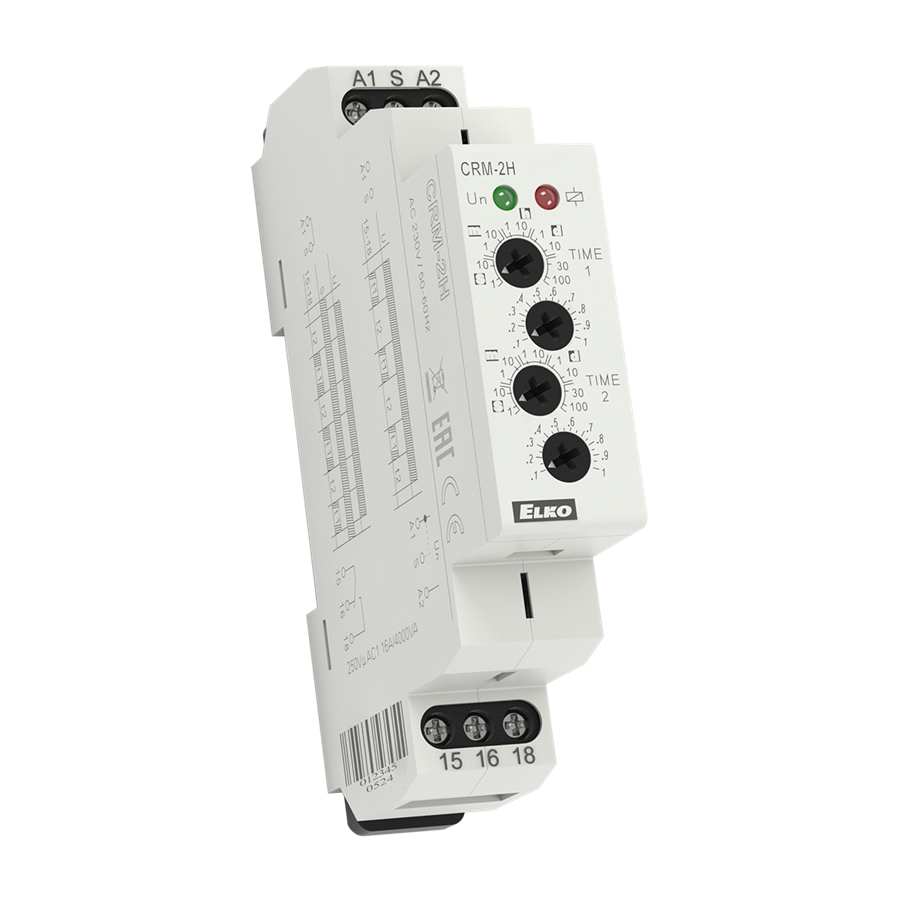

4. Многократно циклично време (циклична работа)
Функция: Релето включва и изключва контактите циклично с предварително зададени интервали на работа и почивка.
Приложения:
- Автоматични поливни системи: За циклично включване и изключване на помпи или клапани.
- Тестови системи: За симулация на натоварване и циклични процеси.
- Контрол на отоплителни или охладителни системи: При които се налага редуване на работа и почивка за поддържане на температура.
Времевите релета с единични времена са универсални и широко приложими устройства в електротехниката и автоматизацията. Те осигуряват надеждност и точност при управление на времето в системите, което е от съществено значение за безопасността, ефективността и комфорта при експлоатация на електрически уреди и индустриално оборудване. Познаването на основните функции и техните приложения позволява правилен избор и интегриране на времевото реле в дадена електрическа система.
За допълнителна консултация може да ни потърсите на имейл - sales@elkoep.bg или на тел. 0877 801 804
