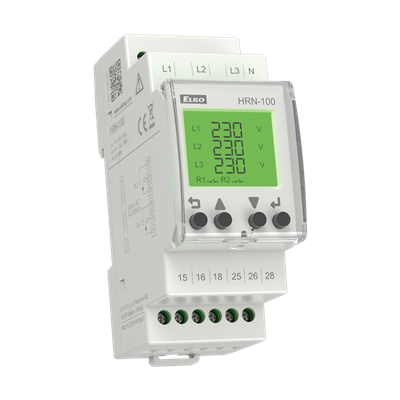

HRN-100 Мултифункционално реле за защита по напрежение и други електрически параметри
Следи под и пренапрежение в трифазни мрежи
Позволява мониторинг на последователност на фази, фазова асиметрия и отпадане на фаза включително с отпадане на нула(с четири жична свързаност)
Позволява измерване и мониторинг на честота в диапазон 45-65 Hz
Релето се захрванва от наблюдаваното напрежение
Всички опции за мониторинг настройки могат да се активират или дезактивират от менюто.
Настройка на фазова асиметрия в абсолютна стойност или процент.
Двата релейни изхода могат да бъдат настроени индивидуално за времена на реакция, прагове на измерваните показатели и видове следени показатели
Измерва средното ефективно напрежение което дава много по-точен резултат
Има възможност за настройка на времезакъснение на изходите и за измерване на състоянията на грешки. Има възможност за времезакъснение на релейния изход след подаване на захранване към релето за избягване на поредица резки колебания водещи до включване и изключване на електроинсталацията за кратко време
Минимално време за реакция <100 ms
Възможност за ръчно резетване или автоматично възстановяване след състояние на грешка (memory)
Възможност за отваряне или затваряне на изходното реле /реверс на изхода/ при измерване на състояние на грешка (FAIL SAFE/NON FAIL SAFE)
Защита с парола срещу неуторизирани промени в настройките.
Цифров осветен дисплей с възможност да показва моментния статус на мрежата включително състоянията на грешка.
Последните 5 състояния на грешка се запазват в специална памет и е възможно да бъдат прегледждани.
Прозрачно защитно покритие за дисплея и бутоните.
Технически данни
Номинално и наблюдавано напрежение: ULL = 3 ~ 155-500 V; ULN = 3 ~ 90-288 V (45-65 Hz)
Макс. товар 5 VA
Изходни контакти: 2x сменяеми, 5A (AgSnO2)
Монтаж: DIN шина EN 60715
Степен на защита: IP20 клеми / IP40 предния панел
Размери: 90 x 36 x 66.5 мм
Тегло: 132 г
