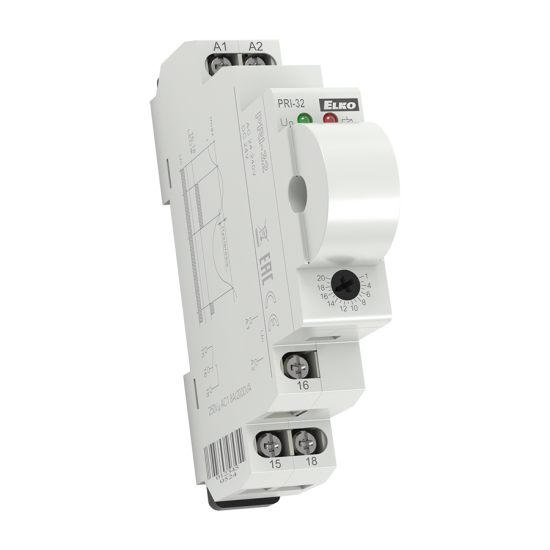

PRI-32 Токово реле
Описание
PRI-32 Реле за следене на ток
- Релето е с вграден токов трансформатор.
- Дизайнът редуцира топлинното натоварване на продукта в сравнение със стандартни решения с вграден шунт и увеличава обхвата за измерване до 20Amps, като измерваната верига е галванично отделена от захранващата.
- Най-често се използва за нагревателни кабели, еднофазови мотори и др.
- Наблюдаваният ток не трябва да надвишава 100 А
- Във версия 1-MODULE, монтаж на DIN шина
Технически данни
- Захранващи клеми: A1 - A2
- Номинално напрежение: AC 24 - 240V, DC 24V (AC 50 - 60Hz)
- Работен обхват: -15%; + 10%
- Регулиране на обхвата: потенциометър
- Брой контакти: 1x сменяем / SPDT (AgNi / Сребърна сплав)
- Работна температура: -20 ° C до 55 ° C
- Работно положение: без значение
- Монтаж: DIN шина EN 60715
- Степен на защита: IP40 от предния панел / клеми IP10
- Размери: 90 х 17,6 х 64 мм
- Тегло: 68гр
Документи
Характеристики
Показатели за следене | > I (Ток над допустимия) |
---|---|
Номинално напрежение | 24 V DC, 24 - 240 V AC |
Брой фази | 1 |
Дизайн | 1-MODULE |
Наблюдаван диапазон на тока | 1 - 20 A AC |
